En circunstancias normales, siempre que un dispositivo rectificador tenga dos transformadores rectificadores, se adopta un 12-sistema de fases equivalente, porque este sistema no requiere un desplazamiento de fase especial y se puede lograr cambiando el modo de conexión de los devanados. Cuando la capacidad de CC es grande, se utiliza un sistema de rectificación con un equivalente de más de 18 fases. IGBT es equivalente al tiristor. Se utiliza en el sistema de rectificación para controlar el encendido y apagado pero no la fase.
1. Principio de funcionamiento del transformador desfasador.

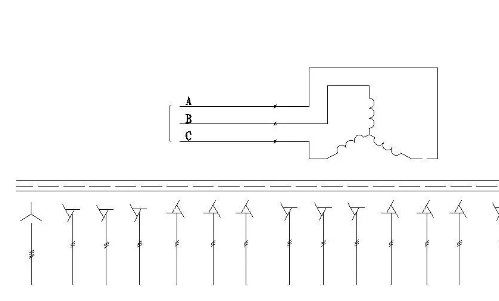

Para decirlo sin rodeos, se trata de sacudir el devanado secundario del transformador y lograr un desfase a través de diferentes conexiones del devanado secundario. Puede encontrar información profesional para obtener más información. Tomemos como ejemplo el transformador desfasador más complejo con conexión en triángulo en Yanbian. El devanado secundario es un método de conexión entre la conexión en triángulo y la conexión en estrella.
La siguiente figura es el diagrama del principio de funcionamiento de un transformador desfasador. En la Figura (a), si dos transformadores de doble bobina de la misma especificación se conectan a la misma fase, los voltajes secundarios se suman para obtener un nuevo voltaje con el doble de amplitud de voltaje y la misma fase; si son como se muestra en la Figura (b) o (c) De esta manera, al conectarse a dos fases diferentes, se suman los voltajes secundarios, es decir, se suman los vectores, y se obtiene un nuevo voltaje con la misma amplitud de voltaje y una se obtiene una diferencia de fase de 60 grados; o se restan los voltajes secundarios, que es la fase vectorial. Resta y obtendrás un nuevo voltaje con una amplitud de voltaje que es el doble y una diferencia de fase de 30 grados.
Obviamente, al seleccionar diferentes fases para la conexión en el lado primario del transformador y usar diferentes métodos de cableado para la bobina secundaria, la fase del voltaje de salida se puede cambiar según sea necesario.
2. Clasificación de transformadores desfasadores.
Hay muchos tipos de transformadores desfasadores. Desde la perspectiva de uso, existen líneas trifásicas de tres hilos, trifásicas de cuatro hilos o monofásicas. Si se divide por el ángulo de cambio de fase, hay un rango de 0~360 grados continuos o escalonados. Si se divide según el valor del exponente de potencia m del polígono regular de 6x2 conectado en el círculo, cuando m=0, es un hexágono regular; m=1, dodecágono; m=2, veinticuatro lados... Los desfasadores hexagonales regulares se pueden dividir en hexágonos triangulares circunscritos, hexágonos triangulares inscritos, hexágonos de estrella triangular y hexágonos de estrella doble. El desfasador hexagonal triangular externo se puede convertir en una variedad de circuitos según los requisitos de entrada y salida. Además, hay desfasadores laterales extendidos triangulares y desfasadores monofásicos.
3. ¿Dónde se utilizan principalmente los transformadores desfasadores?
Los transformadores desfasadores se utilizan principalmente en el lado de entrada de convertidores de frecuencia de alta potencia y fuentes de alimentación de CC de alta potencia. El propósito de utilizar un transformador desfasador es aumentar el número de pulsos del rectificador. La rectificación trifásica se llama 6-rectificación de pulso. El transformador trifásico genera otro conjunto de tres fases mediante desfase. La entrada del rectificador es de 6 fases, lo que se denomina 12-rectificación de pulsos. El transformador trifásico genera otros tres conjuntos de tres fases mediante cambio de fase, y la entrada del rectificador es de 12 fases, lo que se denomina 24-rectificación de pulsos. Cuanto mayor sea el número de impulsos del rectificador, menores serán los armónicos de la corriente de entrada y menor será la contaminación armónica de la red eléctrica.
1. Limitado al problema de tensión soportada del IGBT. Para obtener una salida de alto voltaje, se debe obtener superponiendo múltiples unidades de potencia.
2. Evitar el impacto de armónicos en la red eléctrica.
4. ¿El 12-inversor de pulsos tiene un transformador desfasador incorporado?
El 12-inversor de impulsos no necesita un transformador desfasador incorporado. El 12-inversor de pulsos es un 6-rectificador de onda completa de fase. Sólo necesita utilizar un método de cableado de tres a seis fases, por lo que no necesita una bobina desfasadora. Por ejemplo, si un transformador trifásico tiene una conexión en triángulo en el lado primario y dos conexiones en Y invertida en el lado secundario, puede usar doble división axial para formar una 6-fase (12-pulso) Método de cableado de salida de onda completa. Por supuesto, también puede ser Y/dd u otros métodos de cableado interno del transformador. Mientras puedan salir 6 fases del lado secundario y una bobina esté conectada en triángulo, todo estará bien.
El propósito de utilizar un transformador desfasador es aumentar el número de pulsos del rectificador. La rectificación trifásica se llama 6-rectificación de pulso. El transformador trifásico genera otro conjunto de tres fases mediante desfase. La entrada del rectificador es de 6 fases, lo que se denomina 12-rectificación de pulsos. El transformador trifásico genera otros tres conjuntos de tres fases mediante cambio de fase, y la entrada del rectificador es de 12 fases, lo que se denomina 24-rectificación de pulsos. Cuanto mayor sea el número de impulsos del rectificador, menores serán los armónicos de la corriente de entrada y menor será la contaminación armónica de la red eléctrica.
